KONFIGURATIONEN
Eingehauster Big-Bag-Entleerer
Der Big-Bag-Entleerer BULK-OUT® Model BFC ist mit einem Gehäuse ausgestattet, das bei nicht ausgekleideten Big-Bags den durch die Nähte oder das Gewebe austretenden Staub zurückhält.Weiße Polymerpaneele hausen den Bereich seitlich, hinten und oberhalb des Rahmens ein, während durchsichtige Paneele an vier aufklappbaren Zugangstüren die Überwachung des Austragevorgangs ermöglichen.
Eine Öffnung an der Rückwand führt zur Luftabsaugung in ein zentrales Staubsammelsystem.
Dieses Gehäuse ist für Anwendungen, bei denen keine Spuren von Staub toleriert sind und wo Materialstaub durch die Big-Bag Wände (Gewebe) durchsickern kann. Zusammen mit der staubdichten Big-Bag Stutzen Schnittstelle erweitert dieses Gehäuse die Fähigkeit, Staub aus allen Sackbereichen zurückzuhalten.
Die Übertragung vom Big-Bag zum Vorlagebehälter erfolgt über einen SPOUT-LOCK™-Klemmring oben am pneumatisch betätigten TELE-TUBE™-Teleskoprohr. Diese Einheit ermöglicht eine schnelle, staubdichte Verbindung und einen ungehinderten Materialfluss zwischen Big-Bag Stutzen und Vorlagebehälter und ermöglicht durch automatisches Langziehen des Big-Bag ein vollständiges Entleeren.
Das Teleskoprohr hebt das Klemmringsystem an, so dass die saubere Seite des Big-Bag Auslasses gegen die saubere Seite des Teleskoprohrs abgedichtet wird, senkt diesen dann ab, bis der Big-Bag Auslass strammgezogen ist. Nach dem Öffnen des Auslasses zieht das Teleskopsystem den Big-Bag Auslass beständig nach unten und hält ihn während des Entleerens stramm.
Das sehr zuverlässige Staubabdichten zwischen Big-Bag Stutzen und Klemmring ermöglicht ein vollständiges Öffnen des Auslasses ohne Staubbelastung.
Ein pneumatisch betätigtes POWER-CINCHER™-Durchflussregelventil verschließt den Big-Bag Stutzen konzentrisch, ohne dass Material austritt, und ermöglicht so sein allmähliches Öffnen sowie das erneute Verschließen von teilentleerten Big-Bags.
In bestimmten Zeitabständen heben und senken die ebenfalls installierten FLOW-FLEXER™- Walkeinrichtungen die gegenüberliegenden Big-Bag-Unterseiten, lockern verdichtetes Material auf und unterstützen dadurch den freien Materialfluss in den Big-Bag Stutzen. Während der Big-Bag leichter wird, erhöht sich der Hub der Big-Bag-Walkeinrichtung und heben den Big-Bag in eine steile „V“-Form an, wodurch Toträume eliminiert werden und das Material ohne manuellen Eingriff vollständig entleert wird.
Die Materialkontaktflächen sind aus Edelstahl und gemäss den Hygienestandards, mit Ausnahme der flexiblen Schläuche, die den Klemmring des Big-Bag Stutzens mit dem Schwalltrichter und den Auslass des Trichters mit einem Flanschanschluss verbinden.
Die Einheit ist auch mit einem integrierten Staubsammelsystem, Auslässen zur Beschickung beliebiger Prozesse und mechanischen oder pneumatischen Fördersystemen erhältlich.
Die Big-Bag-Entleerer der Serie BFC sind mit Kranausleger mit elektrischem Flaschenzug und Laufkatze zur Big-Bag-Positionierung ohne Gabelstapler ausgestattet. Außerdem werden Entleerer der Serie BFF angeboten, die mit oben montierten Aufnahmetassen und abnehmbaren Big-Bag Hebegestellen für die Beladung von Big-Bags per Gabelstapler ausgestattet sind. Weitere Angebote sind die BFX-Halbrahmen-Austrageeinheiten, bei denen der Big-Bag per Gabelstapler oder Hubwerk zur Entleerung eingehängt wird.
Die Herstellung ist aus Kohlenstoffstahl mit den Materialkontaktflächen aus rostfreiem Stahl oder komplett aus Edelstahl, der nach Lebensmittel-, Molkerei-, Pharma- oder Industriestandards fertiggestellt wird.

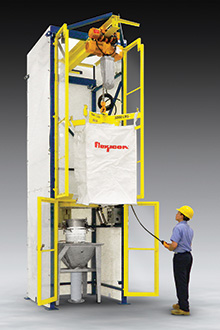

Die Flexicon BULK-OUT® BFC-Entleeranlage mit fünfseitiger Einhausung und Entlüftung zum Staubsammelsystem der Anlage fängt luftgetragenen Staub auf, der durch die Nähte oder das Gewebe der Big-Bags austritt.
FF-0662
