Eine mobile Entladung von PAC aus Big-Bags hilft, Überlastungen durch Pestizide in einer Kläranlage schnell zu lösen

ALFRETON, DERBYSHIRE, GROßBRITANNIEN — Als eine Wasseraufbereitungsanlage in Nordengland mit einem Anstieg der Pestizidkonzentration konfrontiert wurde, der die zulässige Konzentrationsgrenze für das einströmende Wasser überschritt, musste die Anlage stillgelegt werden. Das Unternehmen musste dann Wasser aus einer regionalen Wasseraufbereitungsanlage umleiten, um seinen Kunden sauberes Trinkwasser zur Verfügung zu stellen, bis das Problem gelöst werden konnte.

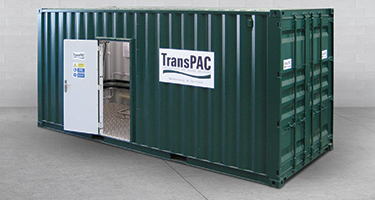

Die Lösung kam in Form eines mobilen, auf einem LKW montierten Kohlenstoffdosiersystems in einem 6 m langen Stahlcontainer, der innerhalb eines Tages geliefert und aktiviert wurde — ohne komplizierte und zeitaufwändige Baustellenvorbereitung, Konstruktion oder komplexe Komponenten.

Geliefert von Transvac Systems Ltd. (www.transvac.co.uk), das mobile Pulverhandhabungs- und Kohlenstoffdosiersystem TransPAC beinhaltet eine Big-Bag-Austrageeinheit und zwei flexible Schneckenförderer von Flexicon mit dem Ejektorsystem von Transvac zum Mischen und Einspritzen einer Aufschlämmung von PAC (Pulveraktivkohle) in den kommunalen Wasserstrom.

Die mobile Einheit benötigt lediglich Anschlüsse an eine elektrische Stromversorgung, den Wasserstrom der Gemeinde und eine externe Wasserversorgung. Umweltbelastungen und Standortvorbereitungen werden minimiert, ebenso wie der Bedarf an Wartung und Baugenehmigungen. Das System ist betriebssicher und einfach zu bedienen.

Die Wasseraufbereitungsanlage wurde wieder auf Normenerfüllung gebracht, da der eindosierte Kohlenstoff erfolgreich Pestizidspuren aus dem Hauptwasserstrom entfernte. Die Dosierung ist genau und konstant, ohne Überdosierung oder Verschwendung.

Von der BFF-C-X-BULK-OUT®-Teilrahmen-Big-Bag-Austrageeinheit wird PAC automatisch aus einem 500-kg-Big-Bag durch einen flexiblen Schneckenförderer zu einem Auffangtrichter transportiert, von dem aus ein zweiter flexibler Schneckenförderer das Pulver in den Transvac-Ejektor dosiert.

Der Teilrahmen-Entleerer passt in den Container

Ein Gabelstapler lädt den 1,8 m hohen Beutelladerahmen mit dem 500 kg schweren Beutel auf den 0,9 m hohen stationären Austragsrahmen im Inneren des Transportcontainers. Nach Lösen des Big-Bag Auslaufs fließt das Pulver zu einem 5 m langen flexiblen Schneckenförderer mit einem Durchmesser von 80 mm, der zu einem Auffangtrichter mit einem Fassungsvermögen von 930 l führt. Ein zweiter flexibler Schneckenförderer mit einer Länge von 3,5 m und einem Durchmesser von 67 mm bewegt das Kohlenstoffpulver vom Trichterauslass zum Einlass des Ejektors, der das PAC präzise in den städtischen Wasserstrom dosiert.

Die Förderer sind gekrümmt, um in den beengten Raum im Container zu passen.

Am Bedienfeld stellt der Bediener die Geschwindigkeiten der Förderantriebe ein, um automatisch die richtige Menge an PAC für den Wasserdurchfluss vor Ort zu dosieren. Nieder- und Hochpegelsensoren im Auffangtrichter signalisieren der Steuerung, den Durchfluss durch den ersten flexiblen Schneckenförderer zu starten oder zu stoppen, wenn der Trichterinhalt ein zu niedriges oder zu hohes Niveau erreicht.

Der Kohlenstoffdosierteil des TransPAC-Systems beinhaltet einen Sammelbehälter für das einströmende Wasser, eine Druckerhöhungspumpe und den Ejektor. Die Geschwindigkeit des durch eine Venturidüse strömenden Wassers erzeugt eine Niederdruckzone im Ejektor, die das Kohlenstoffpulver mit einer am Bedienfeld eingestellten Geschwindigkeit in den behandelten Wasserstrom hineinreißt. Dabei gibt es keine beweglichen Teile.


PAC wirft Handhabungsprobleme auf

Pulverförmige Aktivkohle adsorbiert das Pestizid auf seiner Oberfläche, und die Kohle mit dem adsorbierten Material wird anschließend im Flockungsprozess als Schlamm abgeschieden. Das extrem feine Pulver mit einer durchschnittlichen Partikelgröße von nur 20 Mikron und einer Schüttdichte von 230 kg/m3 ist jedoch anfällig für Staubentwicklung.

Sowohl die Big-Bag-Austrageeinheit als auch die flexiblen Schneckenförderer verhindern Staubbildung. Der Big-Bag Auslaufstutzen ist über einen SPOUT-LOCK™-Klemmring mit dem Zuführer verbunden, der eine sichere, staubdichte Verbindung zwischen der Reinseite des Big-Bag Stutzens und der der Big-Bag Stutzenschnittstelle schafft.

Die beiden flexiblen Schneckenförderer bestehen aus einer Edelstahlschnecke, die sich in einem langlebigen Polymerrohr dreht, durch das feines Pulver gefördert wird. Der Fördererauslass ist ebenfalls staubfrei, da das Pulver über einen Übergangsadapter austritt, der sich vom Antrieb entfernt am Auslaufende befindet, was verhindert, dass das Pulver die Lager oder Dichtungen berühren kann.

Transvac hat seine mobilen TransPAC-Dosiersysteme in einer Reihe von britischen Kläranlagen für ähnliche Notfälle bei Pestizid-, Geschmacks- oder Geruchsproblemen als Alternative zu herkömmlichen PAC-Dosiersystemen eingesetzt, die groß, komplex und teuer sind und im Vergleich lange Vorlaufzeiten erfordern.


Transvac Systems Ltd.
Monsal House
Bramble Way,
Alfreton, Derbyshire DE55 4RH
+44 1773 831100
sales@transvac.co.uk
www.transvac.co.uk

LASSEN SIE SICH VON EINEM FLEXICON-INGENIEUR ZU IHRER ANWENDUNG ANRUFEN > >

Eine mobile Entladung von PAC aus Big-Bags hilft, Überlastungen durch Pestizide in einer Kläranlage schnell zu lösenZum Vergrößern klicken
Eine mobile Entladung von PAC aus Big-Bags hilft, Überlastungen durch Pestizide in einer Kläranlage schnell zu lösenZum Vergrößern klicken

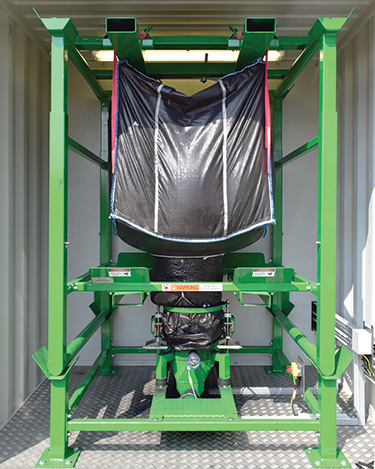

Big-Bag und Hubrahmen der BFF-C-X BULK-OUT®- Teilrahmen-Big-Bag-Austrageeinheit werden auf den stationären Austragsrahmen im Inneren des Containers gestellt.
Eine mobile Entladung von PAC aus Big-Bags hilft, Überlastungen durch Pestizide in einer Kläranlage schnell zu lösenZum Vergrößern klicken
Eine mobile Entladung von PAC aus Big-Bags hilft, Überlastungen durch Pestizide in einer Kläranlage schnell zu lösenZum Vergrößern klicken

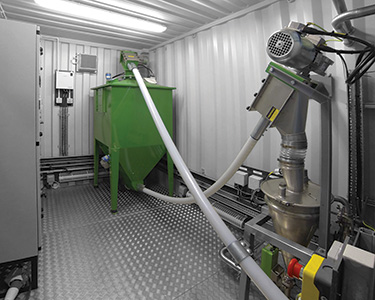

Das mobile Pulverhandhabungs- und Kohlenstoffdosiersystem TransPAC basiert auf einer Teilrahmen-Big-Bag-Austrageeinheit, zwei flexiblen Schneckenförderern, einer Bedientafel und dem Transvac-Ejektor.
Eine mobile Entladung von PAC aus Big-Bags hilft, Überlastungen durch Pestizide in einer Kläranlage schnell zu lösenZum Vergrößern klicken

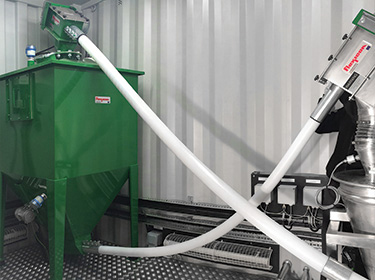

Der 5 m lange flexible Schneckenförderer (links) der Big-Bag-Austrageeinheit transportiert das Kohlenstoffpulver zum Auffangtrichter, von wo aus der zweite 3,5 m lange flexible Schneckenförderer das Pulver zum Einlass des Transvac-Ejektors (rechts) transportiert.
Eine mobile Entladung von PAC aus Big-Bags hilft, Überlastungen durch Pestizide in einer Kläranlage schnell zu lösenZum Vergrößern klicken

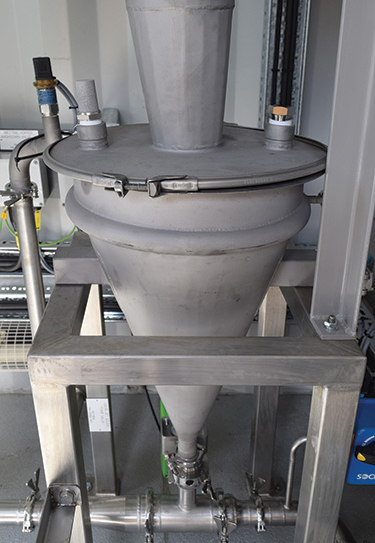

Der Transvac-Ejektor mischt und dosiert die Aufschlämmung pulverförmiger Aktivkohle in den kommunalen Wasserstrom.
Eine mobile Entladung von PAC aus Big-Bags hilft, Überlastungen durch Pestizide in einer Kläranlage schnell zu lösenZum Vergrößern klicken

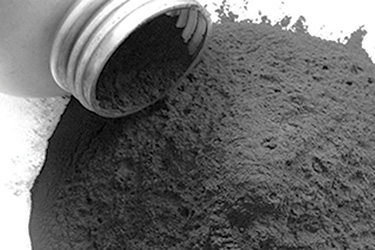

Extrafeine pulverförmige Aktivkohle ist anfällig für Staubentwicklung, wird aber durch die flexiblen Schneckenförderer und den staubdichten Anschluss an der Big-Bag Auslaufschnittstelle des Entladers zurückgehalten.
