APCO Packaging bewegt Perlit in einem Bereich mit geringer Bauhöhe mit flexiblem Schneckenförderer

BRIDGEVIEW, IL, USA — APCO Packaging, ein führender Lohnverpacker mit Expertise in schwer handhabbaren Materialien, hat kürzlich einen Vertrag mit einem Kunden über die Mischung und Verpackung von expandiertem Perlita, einem amorphen Pulver zur Beseitigung umweltschädlicher Verschmutzungen, unterzeichnet.

„Unser Kunde hatte einen engen Termin für die Einführung des Produkts und wir garantieren die pünktliche Lieferung von schwer zu handhabenden Materialien mit kurzen Vorbereitungszeiten", sagt Greg Hinton, Präsident von APCO. „Es schien ideal zu passen."

Schnell zeichneten sich Herausforderungen ab, aber dann wurde APCO sich klar, dass das Material, das in 1,8 m hohen und 245 kg schweren Big-Bags angeliefert werden sollte, schwieriger zu handhaben sein würde, als man erwartet hatte. „Der Einsatz eines Brückenkrans zum Entleeren der Schüttgut Big-Bag direkt in die Verpackungsanlage hätte eine Deckenhöhe von 8,5 m erfordert, aber unsere Decken sind nur 7,9 m hoch", sagt Hinton. „Zur Installation eines solchen Systems hätten wir nicht nur durch die Decke, sondern sogar durch das Dach gehen müssen. Wir brauchten eine bessere Lösung."

Seit einigen Jahren schon setzte APCO zur Umverpackung von Industrie-, Haushalts- und Körperpflegeprodukten Big-Bag-Austrageeinheiten, Trichter und flexible Schneckenförderer für die Pulverförderung ein. So übertragen dort beispielsweise drei Big-Bag-Austrageeinheiten und flexible Schneckenförderer schwere Metallpulver und spezielle Formulierungen auf der Basis von Natriumkarbonat. „Wir verpacken vier verschiedene Metallpulver mit Schüttdichten von 1281 bis 1922 kg/m³ ", sagt Hinton.

APCO widmet auch andere flexible Schneckenförderer der Verpackung einzelner Produkte für bestimmte Kunden.

Für den Perlita-Auftrag wandte sich der Verpacker an Flexicon, „um einen flexiblen Schneckenförderer nach Maß zu entwickeln, der unseren Höhenanforderungen entsprach", sagt Hinton, „und ihn in nur zwei Wochen auszuliefern — rechtzeitig, damit wir mit der Lieferung des Produkts an unseren Kunden zum vereinbarten Termin beginnen könnten."

Perlita bringt besondere Handhabungsprobleme mit

Perlita ist ein amorphes vulkanisches Glas mit einem relativ hohen Wassergehalt, das entsteht, wenn Lava schnell abkühlt, ohne Kristalle zu bilden. Es kommt in der Natur vor und hat die ungewöhnliche Eigenschaft, sich bei Erwärmung auf Temperaturen von 850 bis 900°C stark auszudehnen. Das in der Materialstruktur eingeschlossene Wasser verdampft und entweicht dann und dehnt das Material auf das 7- bis 16-Fache seines ursprünglichen Volumens aus. Im expandierten Zustand ist Perlita aufgrund des Reflexionsvermögens der eingeschlossenen Bläschen leuchtend weiß, mit einer Schüttdichte von nur 160 kg/m³. Aufgrund seiner hervorragenden Absorptionseigenschaften wird es häufig zur Reinigung von verschütteten Flüssigkeiten eingesetzt, aber sein geringes Gewicht und seine schuppige Struktur können dazu führen, dass es sich durch statische Elektrizität an festen Oberflächen festsetzt, was seine Handhabung erschwert.

„Wir lieferten Muster des Mischmaterials, und Flexicon entwarf eine spezielle Schnecke, um den besonderen Eigenschaften gerecht zu warden", sagt Hinton. „Da das Material so leicht und luftig ist, können Partikel leicht in die Luft gelangen, so dass wir das Material einschließen mussten, besonders da ein pneumatischer Turbinenvibrator im Trichter die Partikel in starke Bewegung bringen würde, so dass sie aufgrund von statischer Elektrizität leicht an seinen Innenwänden haften bleiben würden."

Flexibler Schneckenförderer überwindet Höheneinschränkung

Das Perlita-Transfersystem besteht aus einem Edelstahltrichter mit einem Fassungsvermögen von 0,23 m³, einer Fläche von 96,5 cm² und einer Höhe von 91,4 cm sowie einem 9,1 m langen flexiblen Schneckenförderer, der die Perlita-Mischung zur Aufnahme des Trichters der Verpackungsmaschine auf eine Höhe von 6,7 m transportiert. Da der flexible Schneckenförderer das Material in jedem Winkel bewegen kann, wurde er so geneigt, dass er sich an die vorhandene Deckenhöhe von 7,9 m anpasst. Der Förderer enthält eine speziell entwickelte, flexible Spirale, die sich in einem flexiblen 11,4 cm dicken Polymerrohr dreht und von einem Elektromotor am Auslaufende angetrieben wird.

Perlita wechselt von Big-Bags zu wiederverschließbaren Säcken

Ein Gabelstaplerfahrer entlädt einen Big-Bag Perlita in einen geschlossenen Bandmischer, der sich auf einer Plattform 2,7 m über dem Werksboden befindet. Das Material gelangt per Schwerkraft in den Mischer, sobald der Bediener den Big-Bag Stutzen öffnet, nachdem er ihn am Einlaufrohr des Mischers befestigt hat. Dann wird eine kleine Menge eines proprietären leistungssteigernden Additivs hinzugefügt, das die Schüttdichte des Perlita verändert. Nach dem Mischen wird der Einlass des ursprünglichen Big-Bags unterhalb des Bandmischers befestigt, um das Material per Schwerkraft in ihn hineinzuleiten.

Der Staplerfahrer positioniert den Big-Bag dann über dem Trichter des flexiblen Schneckenförderers. Er klemmt den Auslauf an ein Einlaufrohr im Trichterdeckel und öffnet den Auslauf, wodurch das Material per Schwerkraft ausfließt. Der flexible Schneckenförderer transportiert das Material in den deckenhohen Trichter über der Verpackungsmaschine, der mit Hoch- und Niedrigstandsensoren ausgestattet ist, die den Förderer ein- und ausschalten, um ein ausreichendes Materialvolumen im Trichter zu halten, während wiederverschließbare 454-g-Beutel befüllt werden.

Wie bereits erwähnt, verpackt APCO viele Materialien mit flexiblen Schneckenförderern und Trichtern. Um Kreuzkontaminationen zwischen den Produktläufen zu vermeiden, entfernt ein Bediener die Reinigungskappe, die das Einlassende des Kunststoffrohres schließt, um eine schnelle Entleerung und Druckreinigung des Rohres sowie die Demontage und Reinigung der Komponenten, insbesondere der Edelstahlschnecke, zu ermöglichen.

APCO arbeitete mit Flexicon zusammen, um die kurzfristige Lieferung des Förderers durch das „Quick-Ship-Programm" des Herstellers zu sichern. „Es dauerte nur zwei Wochen von meinem Anruf bis zur Inbetriebnahme des Systems", sagte Hinton. „In weniger als drei Wochen füllten wir Beutel mit dem gemischten Perlita-Material und schickten sie an unseren Kunden."

LASSEN SIE SICH VON EINEM FLEXICON-INGENIEUR ZU IHRER ANWENDUNG ANRUFEN > >

APCO Packaging bewegt Perlit in einem Bereich mit geringer Bauhöhe mit flexiblem Schneckenförderer

Zum Vergrößern klicken

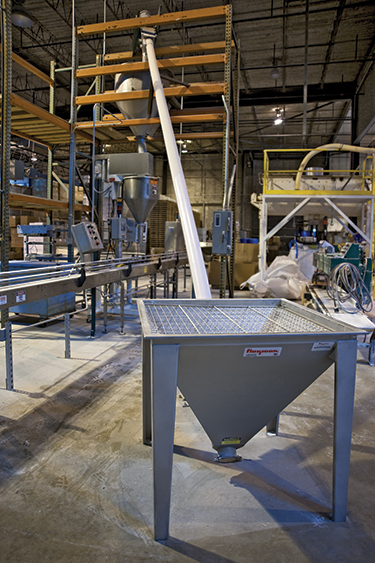

Die gemischte Perlita-Mischung gelangt aus dem Big-Bag in den Edelstahltrichter mit einem Fassungsvermögen von 0,23 m³ (oben), während die 9,1 m lange flexible Schnecke das Material zum Auffangtrichter über der Verpackungsmaschine (oben) transportiert.

Zum Vergrößern klicken

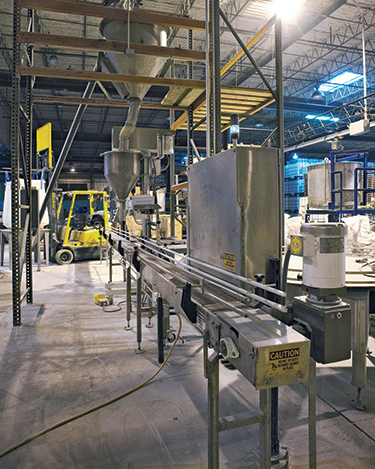

Ein flexibler Schneckenförderer erwies sich als die beste Lösung, um die Perlita-Mischung in einen deckenhohen Auffangtrichter über der Verpackungsmaschine zu fördern.

Zum Vergrößern klicken

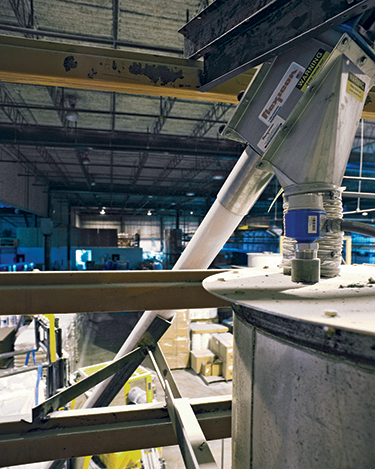

Das Material fließt aus dem Förderrohr über einen Übergangsadapter in den Ausgleichsbehälter.

Zum Vergrößern klicken

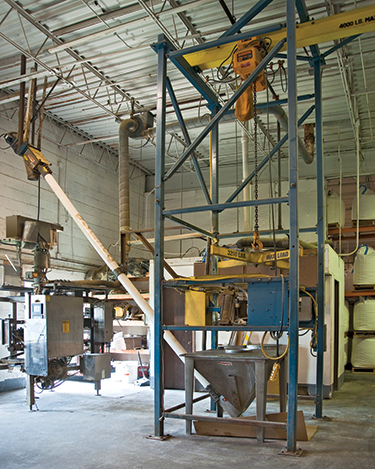

APCO Packaging verwendet Big-Bag-Austrageeinheiten und flexible Schneckenförderer zur Umverpackung verschiedener Industrie-, Haushalts- und Körperpflegeprodukte. Dieser BULK-OUT^®-BFC-Entleerer von Flexicon verfügt über einen freitragenden I-Träger mit Elektrohubwerk und Laufkatze.

Zum Vergrößern klicken

Das geringe Gewicht und die luftigen Eigenschaften von Perlita machen es zu einem schwer zu handhabenden Material.
